指針式浮球液位計

產品概述
/ product introduction產品簡介
/ product introductionUQZ-1、UQZ-2係列指針式浮球液位計是用於直接指示各種敞開或承壓容器 內液位高度的指針式儀表。該儀表與工業設備上常用的玻璃板 液位計相比較,它不怕破裂,示值更為清晰,尤其適用於對玻 璃管壁有粘滯作用的油汙類液體介質或者有毒有害的介質的直 接指示。
產品特點
/ product characteristic儀表屬於純機械結構,故在易燃易爆場所工作時,具有本質安全性。
UQZ-1係列浮球液位計為頂裝式儀表,可以用於地下水池或油庫等容器的液位指示。
UQZ-2係列浮球液位計具有較強的抗震能力,亦可用於移動的裝置,如槽車等安裝使用,該儀表的各項指標均符合一九一八年二月原國家勞動總局頒發的(液化石油氣槽 車安全管理規定)中有關液位計的要求。
UQZ-2係列型儀表不適應於對黃銅、鋁、不鏽鋼等材質有較強腐蝕性作用的介質
技術參數
/ technical parameters●精 確 度:UQZ-1型:2% UQZ-2型:2.5%
●環境溫度:-25~+55℃
●介質溫度:≤120℃

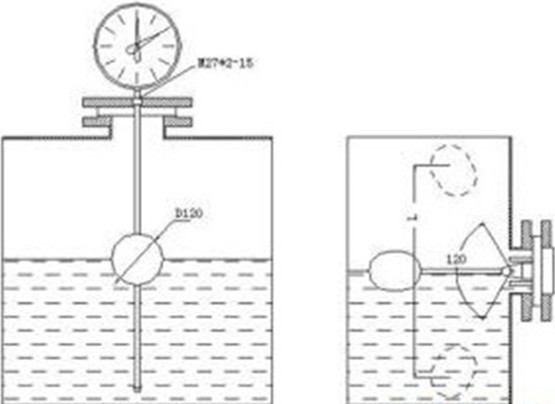

●安裝形式:UQZ-1型:頂裝式(法蘭用戶自製,本廠提供法蘭密封圈、安裝接頭、接頭密封圈)
UQZ-2型:側裝式,法蘭連接
型號 | 介質密度 (g/cm3) | 量程 | 測量 方式 | 介質壓力 (MPa) | 浮球直徑 (mm) | 安裝法蘭 | 適用範圍 |
UQZ-1-000 | ≥0.45 | 1、1.5、2、2.5 | 滿度 | ≤1.6 | Ф200 | 1、當儀表用於非承壓容器時,用戶利用製造廠提供的安裝接頭自製非標準法蘭。 2、儀表用於承壓容器時,用戶按圖紙自製法蘭。 | |
UQZ-1-001 | ≥0.7 | 1、1.5、2、2.5 | Ф126 | ||||
UQZ-2-000 | ≥0.45 | 1、1.5、2 | ≤1.8 | Ф90 | DN100 PN2.5光滑麵平焊鬆套法蘭HG20592-97 | 液化石油氣 | |
UQZ-2-001 | ≥0.56 | 1、1.5、2 | ≤2.5 | Ф90 | 一般液體介質 | ||
UQZ-2-002 | 1、1.5、2 | 凸麵平焊鬆套法蘭DN100 PN2.5 |
產品選型
/ product selectionHY-UQZ- | ||||||
1 | 頂裝 | |||||
2 | 測裝 | |||||
OIL | 頂裝液化石油氣 | |||||
00 | 滿度(隻是液位高度) | |||||
01 | 空度指示液位上方空間距離 | |||||
0 | 液體密度³0.7(g/cm3) | |||||
1 | 液體密度³0.45(g/cm3) | |||||
2 | 液氨等腐蝕介質用 | |||||
L ððð | 測量範圍 | 安裝高度 | ||||
