塑料管轉子流量計

發布時間:2023-03-01

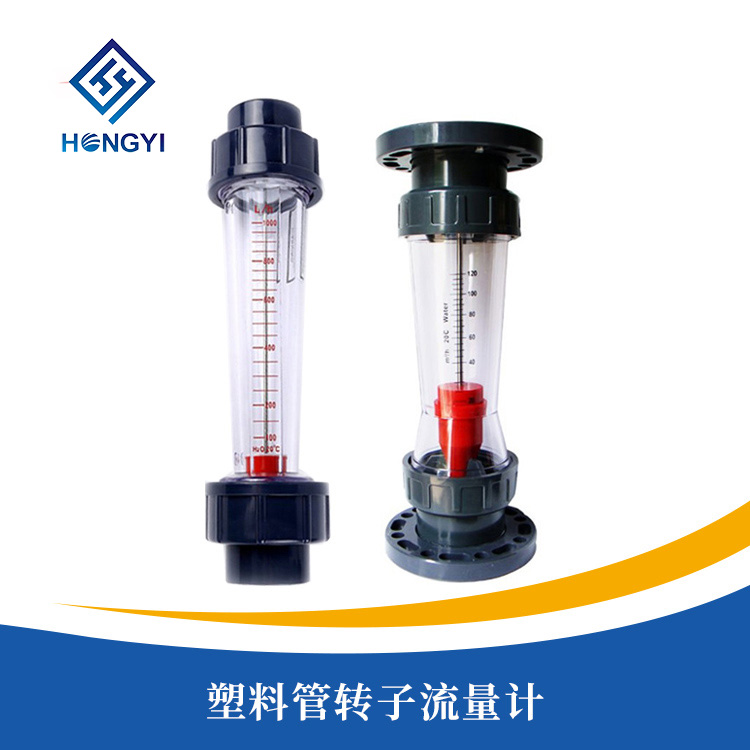

塑料管轉子流量計

產品概述

/ product introduction
HY-LZS係列塑料管轉子流量計帶報警開關,當流量達到所設定的流量範圍就會輸出報警開關量信號,錐管主要部分均由AS,ABS塑料製成,有較好的耐腐性能,具有結構合理、體積小、重量輕、錐管不易破碎等特點。塑料管轉子流量計可廣泛應用於化工、環保、食品等工業部門。
產品特點 技術參數 產品選型
訂購熱線:0517-86881020

產品簡介

/  product introduction

HY-LZS係列塑料管轉子流量計帶報警開關,當流量達到所設定的流量範圍就會輸出報警開關量信號,錐管主要部分均由AS,ABS塑料製成,有較好的耐腐性能,具有結構合理、體積小、重量輕、錐管不易破碎等特點。塑料管轉子流量計可廣泛應用於化工、環保、食品等工業部門。

HY-LZS係列塑料管轉子流量計的主要測量元件為一根小端向下,大端向上垂直安裝的錐形塑料管及其在內可以上下移動的浮子。當流體自下而上流經錐形塑料管時,在浮子上下之間產生壓差,浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力,浮力及粘性力三的合力相等時,浮子處於平衡位置。因此經流量計的流體流量與浮子上升高度,即與流量計的流通麵積之間存在著一定的比例關係,浮子的位置高度可作為流量量度。



產品特點

/  product characteristic

●由AS,ABS塑料製成,有較好的耐腐性能;
●具有結構合理、體積小、重量輕、錐管不易破碎等;
●透明度高,讀數直觀,安裝維護簡單、方便;
●耐磨且耐腐蝕,可附有特定刻度標定尺寸;
●測量範圍以及測量管材料均已標注在測量管上;

●適用於微小流量的測量;

●有普通型、耐腐型、麵板式多個種類;

●壓力損失小,測量範圍寬;

●對儀表前直管段要求不高;

●安裝方式多樣化,連接方式有:軟管、金屬管、插接、法蘭連接等。


技術參數

/  technical parameters

1、技術參數

HY-LZS-限位報警塑料轉子流量計技術參數
公稱通徑型號測量範圍允許被測介質狀況精度
(mm)短管型溫度℃壓力MPa
15HY-LZS-155-50l/h0-60≤0.6±5%
10-100l/h
16-160l/h
25-250l/h
40-400l/h
50-500l/h
60-600l/h
100-1000l/h
25HY-LZS-25100-1000l/h
160-1600l/h
250-2500l/h
32HY-LZS-320.4-4m3/h
0.6-6m3/h
50HY-LZS-50
1-10m3/h
1.6-16m3/h
65HY-LZS-655-25m3/h
8-40m3/h
12-60m3/h
80 HY-LZS-805-25m3/h
8-40m3/h
12-60m3/h
100HY-LZS-10012-60m3/h
18-90m3/h
20-120m3/h
125HY-LZS-12525-150m3/h
30-180m3/h
150 HY-LZS-15012-60m3/h
18-90m3/h
20-120m3/h
25-150m3/h
30-180m3/h

2、安裝尺寸

HY-LZS塑料管轉子流量計外形安裝尺寸。

型號

尺寸

適用管道
(mm)

短管型

L

D1

D2

HY-LZS-15

202

20

45

15或20

HY-LZS-25

226

32

60

25或32

HY-LZS-32

288

40

74

32或40

HY-LZS-50

341

63

98

50或63

HY-LZS-65

430

75

122

65或75

HY-LZS-100

520

法蘭連接

100

HY-LZS-125

520

法蘭連接

125


產品選型

/  product selection
