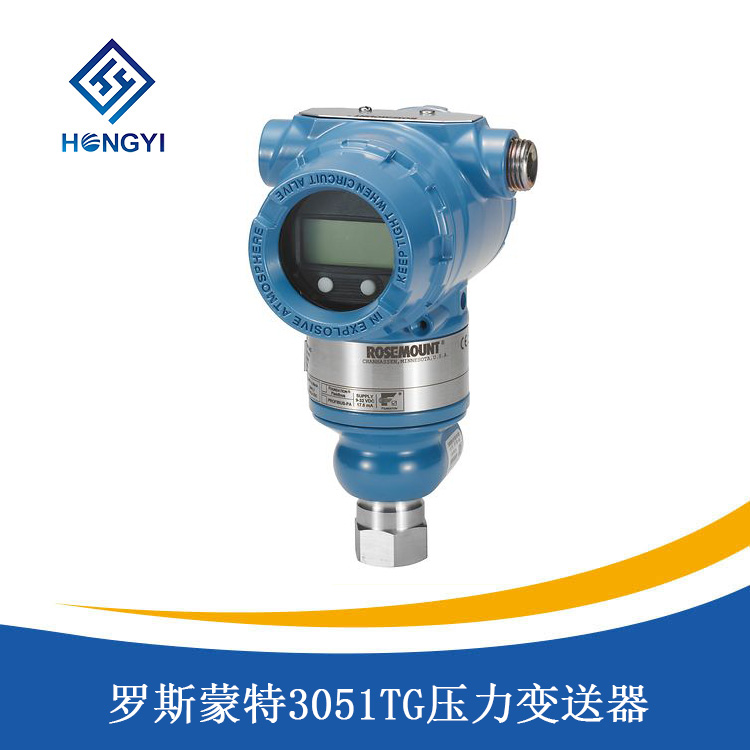

羅斯蒙特3051TG壓力變送器

產品簡介
/ product introduction3051TG羅斯蒙特壓力變送器是經過40年電力行業考驗的羅斯蒙特壓力變送器中的常用產品之一。具有可靠性、長期穩定性和易於維護的設計。羅斯蒙特壓力變送器無論從設計到安裝,從維護到操作都能實現優質的測量概念。
產品特點
/ product characteristicRosemount3051TG壓力變送器,3051TA絕壓變送器集傳感器、電子技術與單隔離膜片設計與一體,實現表壓和絕壓測量的校驗量程從0.3到10000psi 。羅斯蒙特3051T型壓力變送器工作原理:工作時,高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液,接著灌充液將壓力傳遞到傳感器中心的傳感膜片上。3051壓力變送器傳感膜片是一個張緊的彈性元件,其位移隨所受壓而變化(對於3051GP壓力變送器,大氣壓如同施加在傳感膜片的低壓側一樣)。3051AP絕壓變送器,低壓側始終保持一個參考壓力。傳感膜片的最大位移量為0.004英寸(0.1毫米),且位移量與壓力成正比。兩側的電容極板檢測傳感膜片的位置。傳感膜片和電容極板之間電容的差值被轉換為相應的電流,電壓或數字HART(高速可尋址遠程發送器數據公路)輸出信號.
技術參數
/ technical parameters總體性能:±0.15%FS
精度:±0.075%FS
絕對壓力:校驗量程從0.3至10000psi
表壓:校驗量程從0.3至10000psi
不鏽鋼與哈氏合金CR過程隔離膜片
單隔離膜片設計
灌充液:矽油與惰性油
可選DIN與Autoclave相配的過程連接
產品選型
/ product selection羅斯蒙特3051TG/A變送器典型型號:
3051TG1A2B21AB4M5K5
3051TG2A2B21BB4M5K5
3051TG1A2B21AB4M5E5
3051TG3A2B21AB4M5K5
3051TG1A2B21BB4M5I5
3051TA1A2B21AB4M5K5
3051TA2A2B21AB4M5I5
3051TA1A2B21AB4M5K5
3051TA5A2B21BB4M5K5
3051TA1A2B21BB4M5K5
