電容式液位計

產品概述
/ product introduction產品簡介
/ product introductionHY-SP電容式液位計是采用測量電容的變化來測量液麵的高低的。它是一根金屬棒插入盛液容器內,金屬棒作為電容的一個極,容器壁作為電容的另一極。兩電極間的介質即為液體及其上麵的氣體。由於液體的介電常數ε1和液麵上的介電常數ε2不同,比如:ε1>ε2,則當液位升高時,電容式液位計兩電極間總的介電常數值隨之加大因而電容量增大。反之當液位下降,ε值減小,電容量也減小。所以,電容式液位計可通過兩電極間的電容量的變化來測量液位的高低。電容液位計的靈敏度主要取決於兩種介電常數的差值,而且,隻有ε1和ε2的恒定才能保證液位測量準確,因被測介質具有導電性,所以金屬棒電極都有絕緣層覆蓋。電容液位計體積小,容易實現遠傳和調節,適用於具有腐蝕性和高壓的介質的液位測量。
產品特點
/ product characteristic1、結構緊湊、體積小,安裝維護簡單,統一外形尺寸。
2、多種信號輸出形式,方便不同係統配置。
3、聚四氟乙烯探級,耐酸、堿等強腐蝕性液體及高溫。
4、浸入液體的測量部分,隻有一條四氟軟線或四氟棒式探級作為傳感,可靠性高。
5、全密封鋁合金外殼及不鏽鋼聯接件。
6、對高溫壓力容器與測量常溫常壓一樣簡單,且測量值不受被測液體的溫度、比重及容器的形狀、壓力影響。
7、測量、輸出兩端和測量、輸出、電源三端隔離器多種電路結構方式,自帶隔離器,適應不同信號接地方式。
8、完善的過流、過壓、電源極性保護。

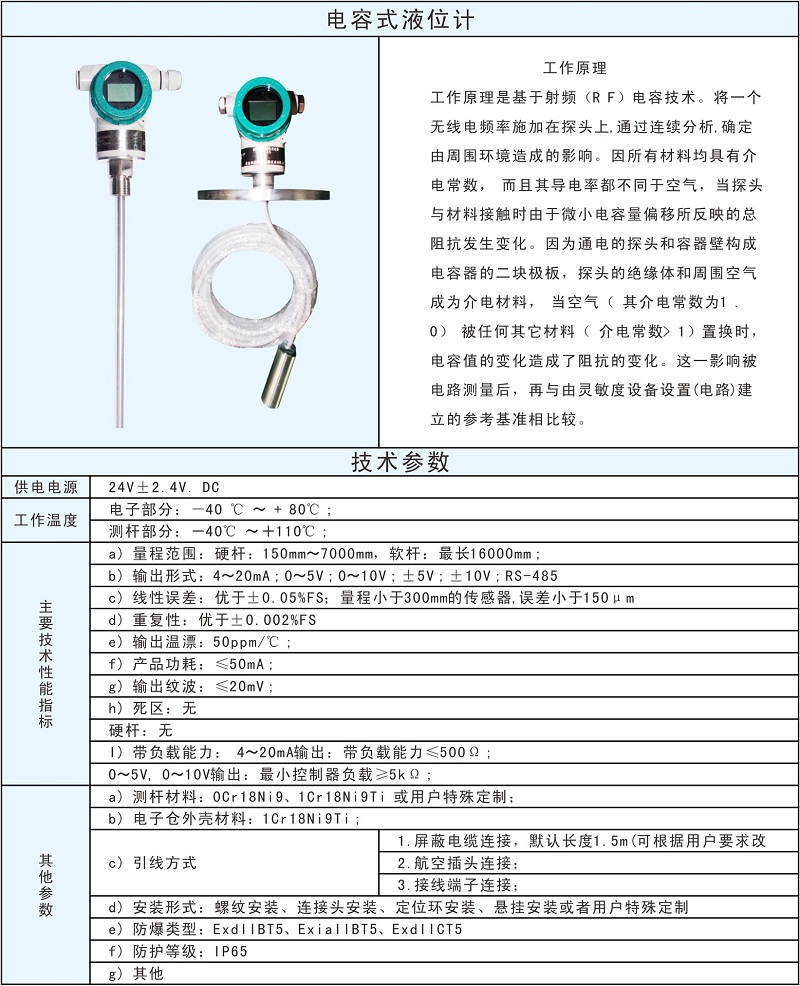

技術參數
/ technical parameters產品選型
/ product selection代號 | 名稱 | |||||||
HY-SP | 電容式液位計 | |||||||
代號 | 介質 | |||||||
F | 腐蝕性介質 | |||||||
N | 非腐蝕性介質 | |||||||
代號 | 介質溫度 | |||||||
T | 高溫 | |||||||
L | 常溫 | |||||||
代號 | 測量形式 | |||||||
P | 纜式測量 | |||||||
B | 杆式測量 | |||||||
代號 | 精度 | |||||||
B | 0.25%F.S | |||||||
C | 0.5%F.S | |||||||
代號 | 安裝形式 | |||||||
1 | M20×1.5安裝螺紋 | |||||||
2 | M27×2安裝螺紋 | |||||||
3 | 法蘭安裝 | |||||||
4 | 特殊安裝(用戶給定) | |||||||
代號 | 表頭形式 | |||||||
M0 | 無 | |||||||
M1 | 指針表頭 | |||||||
M2 | 數字表頭 | |||||||
代號 | 防爆方式 | |||||||
I | 本安防爆 | |||||||
D | 隔離防爆 |
