電容式液位變送器

發布時間:2023-03-11

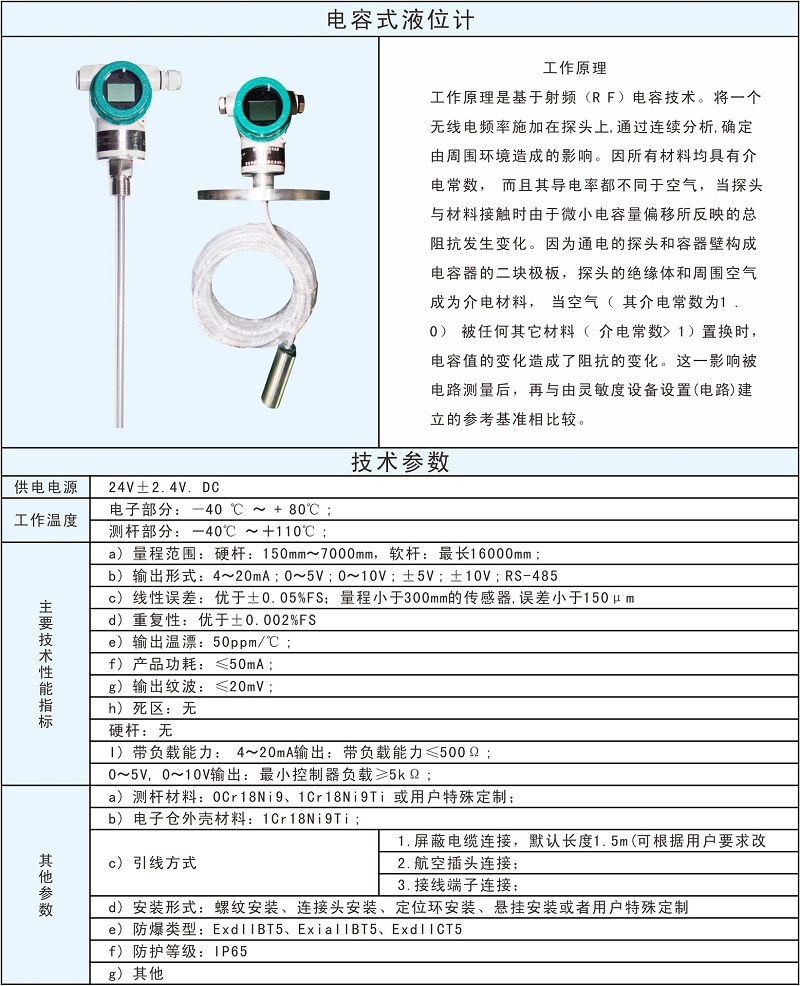

電容式液位變送器

產品概述

/ product introduction
HY-SP電容式液位變送器是采用測量電容的變化來測量液麵的高低的。它是一根金屬棒插入盛液容器內,金屬棒作為電容的一個極,容器壁作為電容的另一極。兩電極間的介質即為液體及其上麵的氣體。由於液體的介電常數ε1和液麵上的介電常數ε2不同,比如:ε1>ε2,則當液位升高時,電容式液位計兩電極間總的介電常數值隨之加大
產品特點 技術參數 產品選型
訂購熱線:0517-86881020

產品簡介

/  product introduction

HY-SP電容式液位變送器是采用測量電容的變化來測量液麵的高低的。它是一根金屬棒插入盛液容器內,金屬棒作為電容的一個極,容器壁作為電容的另一極。兩電極間的介質即為液體及其上麵的氣體。由於液體的介電常數ε1和液麵上的介電常數ε2不同,比如:ε1>ε2,則當液位升高時,電容式液位計兩電極間總的介電常數值隨之加大因而電容量增大。反之當液位下降,ε值減小,電容量也減小。所以,電容式液位計可通過兩電極間的電容量的變化來測量液位的高低。電容液位計的靈敏度主要取決於兩種介電常數的差值,而且,隻有ε1和ε2的恒定才能保證液位測量準確,因被測介質具有導電性,所以金屬棒電極都有絕緣層覆蓋。電容液位計體積小,容易實現遠傳和調節,適用於具有腐蝕性和高壓的介質的液位測量。



產品特點

/  product characteristic

1、結構緊湊、體積小,安裝維護簡單,統一外形尺寸。
2、多種信號輸出形式,方便不同係統配置。
3、聚四氟乙烯探級,耐酸、堿等強腐蝕性液體及高溫。
4、浸入液體的測量部分,隻有一條四氟軟線或四氟棒式探級作為傳感,可靠性高。
5、全密封鋁合金外殼及不鏽鋼聯接件。
6、對高溫壓力容器與測量常溫常壓一樣簡單,且測量值不受被測液體的溫度、比重及容器的形狀、壓力影響。
7、測量、輸出兩端和測量、輸出、電源三端隔離器多種電路結構方式,自帶隔離器,適應不同信號接地方式。
8、完善的過流、過壓、電源極性保護。


技術參數

/  technical parameters

傳感器種類:同軸杆式、並列杆式、同軸纜式、並列纜式
傳感器長度:杆式最長為2米、纜式最長為20米
傳感器材質:lCrl8Ni9Ti或316不鏽鋼,特氟隆
介質溫度:-20°C-240°C
適用壓力:-0. lMPa-32MPa
測量範圍: 0-0. 2-20m
供電電源:12-36V/DC _
調整範圍:≥30%
量程調整範圍:≥40%
環境溫度:-20-7℃
測量精度:±0. 5%FS
測量介質:電導率不低於10-3s/m的酸、堿、水等非結晶導電液體
最大負載: ≤500Ω
電氣接口:1/2NPT
外殼材質: 壓鑄鋁
外殼噴塗: 主體部分為乳白色聚亞氨酯,端蓋為墨綠色
防護1級: IP65
防爆等級:dIIBT6

產品選型

/  product selection

代號

名稱

HY-SP

電容式液位變送器


代號

介質

F

腐蝕性介質

N

非腐蝕性介質


代號

介質溫度

T

高溫

L

常溫


代號

測量形式

P

纜式測量

B

杆式測量


代號

精度

B

0.25%F.S

C

0.5%F.S


代號

安裝形式

1

M20×1.5安裝螺紋

2

M27×2安裝螺紋

3

法蘭安裝

4

特殊安裝(用戶給定)


代號

表頭形式

M0

M1

指針表頭

M2

數字表頭


代號

防爆方式

I

本安防爆

D

隔離防爆
