磁性翻柱液位計

發布時間:2023-02-28
磁性翻柱液位計

產品概述

/ product introduction
磁性翻柱液位計適用於各種開口或密閉容器內的液位測量,特別對高壓、高溫、高粘度、強腐蝕性介質更顯其優越性。由於被測介質與指示器隔離,所以它比傳統的板式、管式液位計具有更高的可靠性、安全性和實用性。同時,當與其它儀表配套時,可實現液位的上、下限報警和遠距離的自動控製。所以磁性翻柱液位計廣泛用於電力、石油、化工、環保、船舶、建築、食品等各行業過程中的液位測量與控製。
產品特點 技術參數 產品選型
訂購熱線:0517-86881020

產品簡介

/  product introduction

1、產品簡介
磁性翻柱液位計適用於各種開口或密閉容器內的液位測量,特別對高壓、高溫、高粘度、強腐蝕性介質更顯其優越性。由於被測介質與指示器隔離,所以它比傳統的板式、管式液位計具有更高的可靠性、安全性和實用性。同時,當與其它儀表配套時,可實現液位的上、下限報警和遠距離的自動控製。所以磁性翻柱液位計廣泛用於電力、石油、化工、環保、船舶、建築、食品等各行業過程中的液位測量與控製。
2、工作原理
磁性翻柱液位計根據浮力原理和磁性耦合作用而成。當被測容器中的液位升降時,液位計主導管中的浮子也隨之升降,浮子內的磁鋼通過磁耦合傳遞到現場指示器,驅動紅、白翻柱翻轉180℃,當液位上升時,翻柱由白色轉為紅色,當液位下降時,翻柱由紅色轉為白色,指示器的紅、白界位處為容器內介質液位的實際高度,從而實現液位的指示。


產品特點

/  product characteristic

●適用範圍廣、安裝形式多樣,適合任何介質的液位、界麵的測量;

●耐振動性能好,能適應液位波動大的情況下工作;

●結構簡單,安裝方便,維護費用低;

●密封性能好,防泄露、適應高壓、 高溫、腐蝕條件下的液位測量,可靠性高;

●現場指示、信號遠傳(4~20mA或HART)、一機多能;

●直觀、醒目、測量範圍大,觀察方向可任意改變;

●可選配報警器、變送器;

●獨特的顯示麵板端蓋設計和玻璃封膠工藝,使整機防護等級達到IP66/67;

●配套的磁開關和幹簧管遠傳變送器通過隔爆和本安的雙重防爆認證;

●采用304無縫不鏽鋼管,經濟實用;

●帶精美的磁鋼校正器,現場隨意校調技術參數。


技術參數

/  technical parameters

●量程範圍:300~18000mm;

●介質密度(g/cm3):0.5~2;

●介質粘度: ≤0.02Pa.S;

●工作溫度℃:-40~350;

●工作壓力:≤2.5MPa(普通型),≤10.0MPa(高壓型),≤32.0MPa(chao高壓型),≤2.5MPa(防腐型);

●測量精度:≤±10;

●安裝方式:側裝式、頂裝式、底裝式;

●防護等級:IP65;

●防爆等級:ibⅡCT4(本安型)、dⅡBT4(隔爆型);

●傳輸方式:4~20mA 或 開關量;

●接口法蘭:根據化工部、機械部及美製標準,可以結合用戶的需要特殊定製。


產品選型

/  product selection

1、選型表

HY-UHZ磁性翻柱液位計
代 號顯示方式

就地顯示

就地顯示+4~20mA遠傳

代號安裝方式
C側裝式
D頂裝式

代號類型
基型
W保溫型
J防腐型
S防霜型
Z保溫防腐型
Y頂裝防腐型

代號報警控製
0無報警
1帶上限報警
2帶下限報警
3帶上下限報警

代號浮子材質代號本體材質
P不鏽鋼P不鏽鋼
L防鏽鋁L防鏽鋁
TT
SPVC塑料SPVC塑料
F氟塑包裹F氟塑管


PF內襯四氟


PP內襯丙烯


PE內襯乙烯

代 號待標明的數據
B1標注法蘭標準、通徑、壓力等級
B2標注實際操作溫度
B3標注實際操作壓力
B4標注測量介質的密度
B5標注訂貨長度,或提供法蘭間距

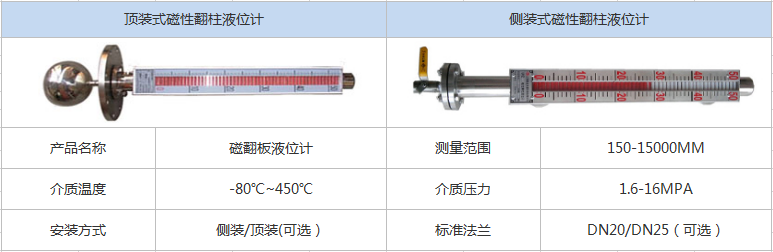

磁性翻柱液位計(圖1)

備注:選型應根據現場實際工況來確定,不同的工況選型是不一樣的,選型示例:型號UHZ-C、側裝式、介質酒精、材質304、
不帶顯示、
帶遠傳、量程0~1500mm、溫度180℃、法蘭DN25、(如果是化工企業“”做成防爆型)
