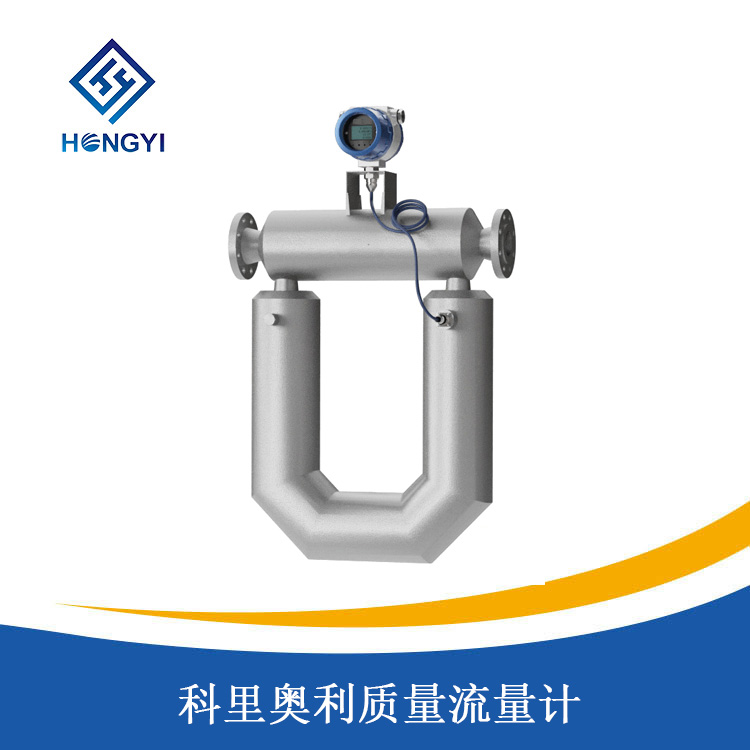

科裏奧利質量流量計

發布時間:2023-03-09
科裏奧利質量流量計

產品概述

/ product introduction
HY-CMF係列科裏奧利質量流量計是我公司根據科裏奧利力原理及多變量數字處理測量技術開發的一種新型的高精度流量及密度測量儀表。實現流體質量流量的直接精密測量,而無需任何壓力、溫度、粘度、密度等換算或修正。其結構是由傳感器單元和變送器單元兩部分組成。儀表按本質安全防爆型的國家標準設計與製造。質量流量計能夠直

產品簡介

/  product introduction

HY-CMF係列科裏奧利質量流量計是我公司根據科裏奧利力原理及多變量數字處理測量技術開發的一種新型的高精度流量及密度測量儀表。實現流體質量流量的直接精密測量,而無需任何壓力、溫度、粘度、密度等換算或修正。其結構是由傳感器單元和變送器單元兩部分組成。儀表按本質安全防爆型的國家標準設計與製造。質量流量計能夠直接測量流體的質量, 具有高精度(0.1%~0.2%),安裝要求低(對儀表的前後直管段要求不高),運行可靠、穩定,維修率低等特點。


產品特點

/  product characteristic

采用了多變量數字處理係統。強化了信號的濾波、極大提高了信號測量的靈敏度及準確度,加快了係統的響應時間,使測量更加可靠;

多變量數字處理係統的采用使係統組成更加靈活方便。在很多場合多變量數字處理係統模塊和傳感器就可以組成完整的流量測量係統,而不需要配置流量轉換器。例如CNG、LNG加氣機係統、定量控製係統、流量或密度單參數測量係統等;

測量準確度高,一般質量流量測量精度可達到0.1%-0.2%,密度測量分辨率可達到0.002-0.02g/cm^3;溫度測量誤差小於0.5度;

密度、溫度測量功能實現,可以派生介質濃度測量功能(兩組分介質);


技術參數

/  technical parameters
公稱口徑範圍DN5~DN350
測量管/接液部分材質316L不鏽鋼、HC合金,可定製
測量範圍質量流量、質量總量、體積流量、體積總量、溫度、密度
壓力等級標配1.6MPa、4.0MPa,支持客戶特殊定製壓力等級。最高壓力可至25MPa
質量流量技術指標準確度±0.1%,±0.15%,±0.2%,±0.5%
重複性±0.025%
密度性能指標(液體)密度誤差①±0.0005g/cm³
重複性±0.0001g/cm³
測量範圍(0.2~2.0)g/cm³
溫度測量範圍(﹣240~350)℃
環境溫度(﹣40~60)℃
防爆等級傳感器Ex ib IIC T1~T6 Gb
變送器Ex d [ib] IIC T6 Gb
防護等級傳感器IP66/IP67
變送器IP66/IP67
信號輸出脈衝、4-20mA、RS-485通訊、HART協議
電源24VDC和220VAC自適應




選配法蘭規格額定流量②最大流量
kg/h(千克/小時)kg/h(千克/小時)
流量範圍DN5/DN8/DN10/DN15/DN20/DN2596110
DN10/DN15/DN20/DN25270310
DN15/DN20/DN251,0001,420
DN15/DN20/DN253,0004,200
DN25/DN3215,20021,600
DN40/DN50/DN6552,50075,000
DN80/DN100155,000220,000
DN100/DN125/DN150290,000403,000
DN150/(DN175)/DN200462,000652,000
DN200/(DN225)/DN250900,0001,463,000
DN200/(DN225)/DN250/DN3001,604,0002,350,000
DN250/DN300/DN35023,80,0003,266,000

①密度誤差包括重複性,線性度以及滯後的綜合效應。±0.0005g/cm³(±0.5kg/m³)密度誤差是基於水在20℃和0.1~0.2MPa的參考條件下得出的。在不同的操作條件下,可能導致準確度下降。

②額定流量是指在參考條件下水流引起的儀表壓降約為0.1MPa時對應的流量。

產品選型

/  product selection

類型代號

HY-CMF

質量流量計

公稱通徑

5.......350

DN5...........DN350

特殊要求

SK

法蘭縮口(擴口)

改進型號

公稱壓力

2/

1.6MPa

3/

2.5MPa

4/

4.0MPa

準確度

2

精度0.2%

5

精度0.5%
