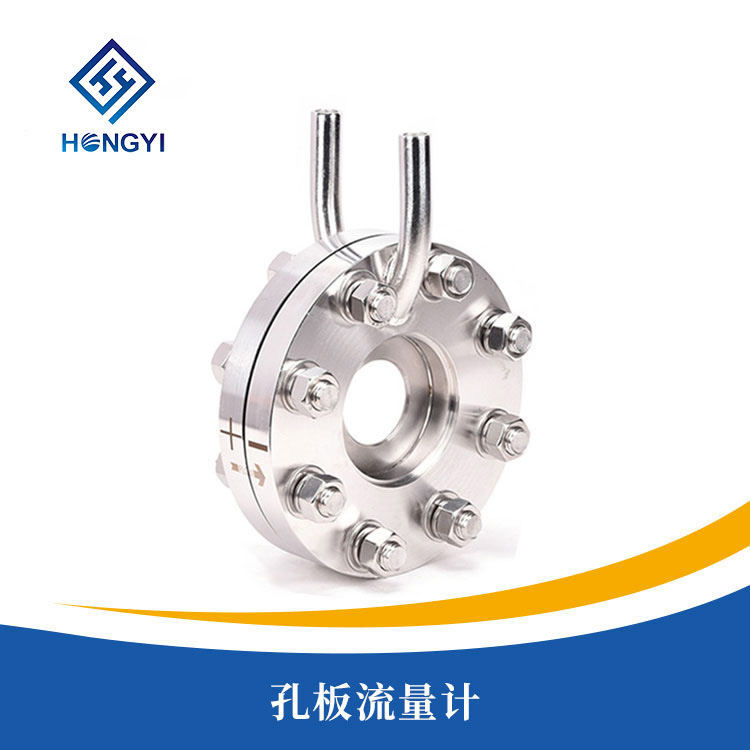

孔板流量計
產品概述
/ product introduction產品簡介
/ product introduction孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置、，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用於石油、化工、冶金、電力、供熱、供水等領域的過程控製和測量。 孔板流量計又稱為差壓式流量計，是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀組成，具有結構簡單，維修方便，性能穩定，使用可靠等特點。
產品特點
/ product characteristic●量程範圍寬、大於10：1；
●結構易於複製，簡單、牢固，性能穩定可靠，使用期限長，價格低廉；
●孔板流量計計算采用成熟標準與加工；
●應用範圍廣，全部單相流皆可測量，部分混相流亦可應用；
●標準型節流裝置無須實流校準，即可投用；
●一體型孔板安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器；
●高精度，完善的自診斷功能；
●孔板流量計其量程可自編程調整；
●可同時顯示累計流量、瞬時流量、壓力、溫度；
●具有在線、動態全補償功能外，還具有自診斷、自行設定量程。
技術參數
/ technical parameters| 節流件名稱 | 適用管道 | 適用直徑比B（d/D） | 應用特點 | 流出係數不確定度Ec% | 設計標準 | ||
| （DN mm） | |||||||
| 50－500 | 0.2－0.75 | 適用於清潔介質其中GD結構適合高溫高壓條件下流量的測量 | 0.6－0.75% | ISO5167 | |||
| 環室式 | 50－500 | 0.2－0.75 | GB/T2624－93 | ||||
| 角接取壓標準孔板 | 夾緊環式 | 50－500 | 0.2－0.75 | 易於清除汙物，可用於不太清潔流體流量的測量 | |||
| 斜鑽孔式 | 450－1000（3000） | 0.2－0.75 | |||||
| 法蘭取壓標準孔板 | 50－1000 | 0.2－0.75 | 易於清除汙物，適用於各種介質 | 0.6－0.75% | ISO5167 | ||
| 徑距取壓標準孔板 | 50－1000 | 0.2－0.75 | GB/T2624－93 | ||||
| 角接取壓標準噴嘴 | 50－500 | 0.3－0.8 | 壓損小，壽命長，尤其適用於蒸汽流量測量 | 0.8－1.2% | ISO5167 | ||
| （ISA1932噴嘴） | GB/T2624－93 | ||||||
| 50－630 | 0.2－0.8 | 壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量 | 2.00% | ISO5167 | |||
| 長徑噴嘴 | GB/T2624－93 | ||||||
| 機械加工式 | 100－800 | 0.2－0.8 | 壓力損失小，所需直管段小於孔板、噴嘴 | 1.00% | ISO5167 | ||
| 經典文丘利管 | 粗焊鐵板式 | 200－1200（2000） | 0.4－0.7 | 1.50% | GB/T2624－93 | ||
| 65－500 | 0.316－0.77 | 同上 | 1.2－1.75% | ISO5167 | |||
| 文丘利噴嘴 | GB/T2624－93 | ||||||
| 1/4圓孔板 | 25－150 | 0.245－0.6 | 適用於低雷諾數 | 2.0－2.5% | DIN BS | ||
| 錐形入口孔板 | 25－250 | 0.1－0.316 | 同上 | 2.00% | BS | ||
| 圓缺孔板 | 50－1500 | 0.32－0.8 | 適用於贓汙，有氣泡析出或含有固體微粒的流體測量。 | 1.50% | DIN | ||
| 偏心孔板 | 100－1000 | 0.46－0.84 | 1－2% | ASME | |||
| 小孔板 | 12.5－40 | 0.2－0.75 | 適用於小管道流量測量 | 0.75% | ASME | ||
| 透鏡式孔板 | 12.5－150 | 0.2－0.75 | 適用於高壓常溫小管道流量測量 | 0.6－0.75% | ISO5167ASME | ||
| 端頭孔板 | 大於等於15 | 0.2－0.62 | 1.5－2.0% | ||||
| 雙重孔板 | 25－400 | 0.2－0.8 | 適用於大流量測量 | ||||
| 限流孔板 | |||||||
| 名稱 | 型號 | 取壓方式 | 公稱管徑 | 公稱壓力（MPa） | 執行標準（結構） |
| LGB | 角接（環室取壓） | 50～400 | 小於10 | GB2624 K07（蘭化）DG | |
| LGB-Z | 角接（鑽孔取壓） | 400～2000 | 小於1.6 | ||
| LGB | 環室（八槽） | 50～400 | 小於32 | 流量測量手冊 | |
| LGB | 環室（無法蘭焊接式） | 50～275 | 小於28.22 | 流量測量手冊DG0711～0718 | |
| LGB-F | 法蘭取壓 | 50～800 | 小於2.5 | GB2624 K06（蘭化） | |
| LGB-F | 法蘭取壓 | 50～400 | 4.0～40 | GB2624 K06（蘭化）石化 | |
| 標準孔板 | LGB-J | 徑距取壓 | 50～760 | 小於10 | GB2624 |
| LGP | 角接（環室取壓） | 50～400 | 小於10 | GB2624 | |
| LGP-Z | 角接（鑽孔取壓） | 400～500 | 小於1.6 | 流量測量手冊 | |
| LGP | 環室（八槽） | 50～300 | 小於32 | 流量測量手冊 | |
| LGP | 環室（高壓透鏡墊式） | 15～150 | 小於32 | ||
| 標準噴咀 | LGP | 環室（無法蘭焊接式） | 175～350 | 小於17.36 | DG 0702～0710 |
| 長徑噴咀 | LGC-J | 徑距取壓 | 50～630 | 小於16 | GB2624 |
| 1/4圓孔板 | LGH | 角接取壓 | 50～260 | 小於10 | GB2624 |
| LGH-F | 法蘭取壓 | 50～200 | 小於6.4 | 流量測量手冊 | |
| 文丘裏噴咀 | LGL | 角接取壓 | 65～500 | 小於2.5 | |
| 文丘裏管 | LGW | 特殊取壓 | 50～1200 | 小於2.5 | |
| 雙文丘裏管 | LGW-S | 特殊取壓 | 小於1000 | 小於0.6 | |
| 小管徑孔板 | LGX | 角接取壓 | 12～40 | 小於6.4 | K07（蘭化） |
| LGX-F | 法蘭取壓 | 12～40 | 小於6.4 | 企業標準 | |
| 高壓透鏡墊 | LGT | 角接取壓 | 50～150 | 小於32 | 流量測量手冊 |
| LGQ | 角接（環室取壓） | 100～400 | 小於1.6 | ||
| 圓缺孔板 | LGQ-Z | 角接（鑽孔取壓） | 400～1000 | 小於1.6 | |
| LGQ-F | 法蘭取壓 | 100～350 | 小於6.4 | ||
| 雙重孔板 | LGS | 角接取壓 | 100～400 | 小於6.4 | |
| 偏心孔板 | LGN | 角接取壓 | 100～1000 | 小於6.4 | |
| 限流孔板 | LG-XL | 10～300 | 小於6.4 | 企業標準 | |
| 錐形入口孔板 | LGR | 角接取壓 | 25～1000 | 小於10 | GB2624 |
| 機翼測風裝置 | LJY | 特殊取壓 | 少於1000 | 小於0.6 | 企業標準 |
產品選型
/ product selection1、選型表
| 產品選型 |
| 型號 | 說 明 | |||||||||
| HYLG | 節流裝置（孔板流量計） | |||||||||
| 代號 | 按其結構特征的兩大基本分類 | |||||||||
| K | 孔板 | |||||||||
| P | 噴嘴等 | |||||||||
| 代號 | 公稱壓力(公斤） | |||||||||
| 2.5 | 2.5 | |||||||||
| 10 | 10 | |||||||||
| 16 | 16 | |||||||||
| 25 | 25 | |||||||||
| 64 | 64 | |||||||||
| 100 | 100 | |||||||||
| 200 | 200 | |||||||||
| 代號 | 口徑 | |||||||||
| 15～1200 | 15～1200mm | |||||||||
| 代號 | 按其結構形式細分 | |||||||||
| H | 標準孔板(環室) | |||||||||
| Y | 標準孔板(法蘭) | |||||||||
| K | 標準孔板(鑽孔) | |||||||||
| I | ISA 1932噴嘴 | |||||||||
| L | 長徑噴嘴 | |||||||||
| W | 文丘利噴嘴 | |||||||||
| G | 經典文丘利管 | |||||||||
S | 雙重孔板 | |||||||||
| Q | 圓缺孔板 | |||||||||
| Z | 錐形入口孔板 | |||||||||
| R | 1/4圓孔板 | |||||||||
| P | 偏心孔板 | |||||||||
| N | 整體(內藏)孔板 | |||||||||
| X | 楔形孔板 | |||||||||
| T | 不在上述之列的特殊節流裝置 | |||||||||
| 代號 | 介質 | |||||||||
| 1 | 液體 | |||||||||
| 2 | 氣體 | |||||||||
| 3 | 蒸汽 | |||||||||
| 4 | 高溫液體 | |||||||||
| 代號 | 補償形式 | |||||||||
| N | 不帶壓力、溫度補償 | |||||||||
| P | 帶壓力補償輸出 | |||||||||
| T | 帶溫度補償輸出 | |||||||||
| Q | 帶壓力、溫度補償輸出 | |||||||||
| 代號 | 變送器差壓量程範圍 | |||||||||
| 0 | 微差壓量程 | |||||||||
| 1 | 低差壓量程 | |||||||||
| 2 | 中差壓量程 | |||||||||
| 3 | 高差壓量程 | |||||||||
| 代號 | 是否帶現場顯示 | |||||||||
| W | 節流裝置傳感器 | |||||||||
| X | 智能節流裝置（流量計） | |||||||||
| 代號 | 供電方式 | |||||||||
| 0 | 外接+24VDC供電 | |||||||||
| 1 | 3.6V電池供電 | |||||||||
2、安裝技巧
正確安裝有利於計量精度、穩定性，對孔板流量計是至關重要的。
1、安裝前務必先核準現場工況條件，確認節流裝置計算書的所有參數與安裝點工況條件參數相同後，才可進行安裝，否則進行必要的修正或補償
2、方向：節流裝置的孔板提柄上或法蘭外圓麵上分別有“+”、“-”號，“+“為上遊側（迎著流體過來的方向），不得裝反；
3、插入深度：環室取壓孔板，插入深度為管道與環室之間距離為2~5mm，但不能將管道頂到環室，否則管道受熱膨脹便會頂壞環室。鑽孔取壓孔板，突入孔板內的管道，任何一點不得擋住取壓孔；
4、係統吹掃：節流裝置安裝完畢既應吹掃，此時應先將節流件（孔板片）拆下，以免管道內雜物刮傷孔板片或堵塞引壓管，待吹掃完成後再裝好，方向為流體流動方向與孔板上的箭頭同向。注意擰緊以保證密封；
5、調零：吹掃安裝完成後，將三閥組中間閥開啟，此時差壓值應為零，如果不是，就要歸零，方法是按住左下角按鍵不動20秒鍾，鬆開後即可；
6、最後將三閥組中間閥慢慢關閉（關嚴），正負引壓管上部的截止閥全部開啟，孔板即可正常工作；
7、安裝同軸度要求：節流件與管道同心，偏心距離不大於0.0025D，用戶在焊接操作時應予注意或采取必要的措施；
8、孔板一般都要配合差壓變送器使用，導壓管與差壓變送器連接時要注意正負壓不要裝反，“H”為正，“L”為負；
9、正負取壓口引出的導壓管在任何情況下都要保持平行；
10、如裝調節閥，則建議最好把調節閥裝在下遊計算書上要求的直管段長度之後；
11、被測介質為氣體或蒸汽且溫度和（或）壓力有較大波動時，應進行溫度和（或）壓力補償。壓力變送器裝設在上遊1D處，熱電偶裝設在下遊1D處；
12、在差壓訊號管線上不得有可能積留液體或氣體的袋形空間，如不能避免時，應裝設集氣器（或排氣閥）和沉降器（或疏水器）；
13、變送器零點漂移也會引起測量誤差，使用過程中應定期對差壓變送器進行校準；
14、差壓管線應有支架，以避免振動和有力作用在差壓計上；
15、節流裝置現場吊裝時，嚴禁用鐵絲、鋼絲、吊鉤穿入節流件喉部孔徑，以防止銳口損傷，影響精度；
16、節流裝置使用一段時間後，由於液體中有固體顆粒，氣體中有液體小滴或其它雜質，尖銳的入口將被磨鈍，從而使流出係數增大、，造成附加誤差‘’此時應考慮調換節流件；另外，節流裝置長期使用後，在孔板上遊側下角容易堆積汙物，這會使流出係數變化，因此要定期檢查，排除汙物；
17、導壓管：導壓管的材質應按被測介質的性質和參數而定，其內徑過小和長度太長會使信號嚴重滯後或失真。
