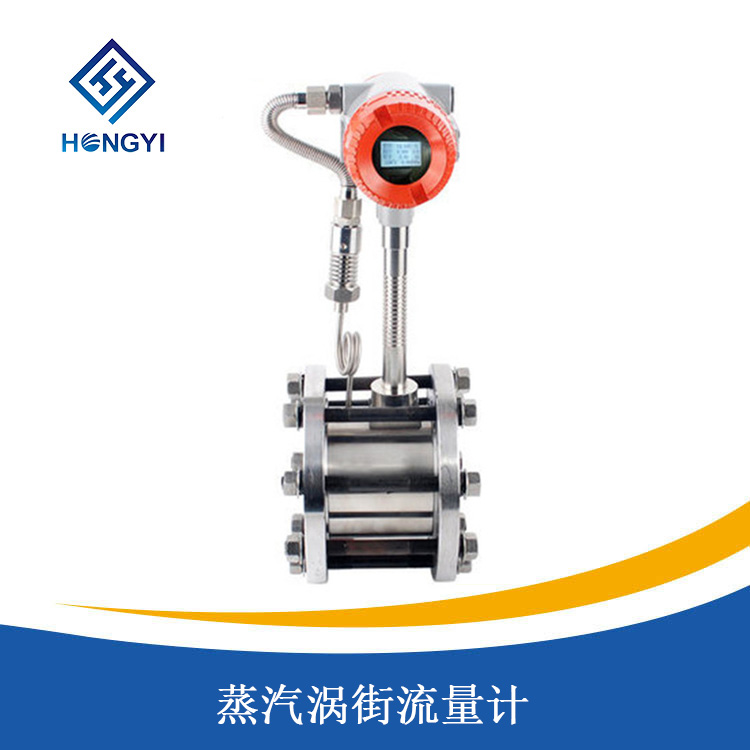

蒸汽渦街流量計

產品概述
/ product introduction產品簡介
/ product introduction蒸汽渦街流量計主要用於工業管道中蒸汽介質流體的流量測量,特點是壓力損失小,量程範圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件,因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃~+350℃的工作溫度範圍內工作。有模擬標準信號,也有數字脈衝信號輸出,容易與計算機等數字係統配套使用,是一種比較先進、理想的流量儀表。

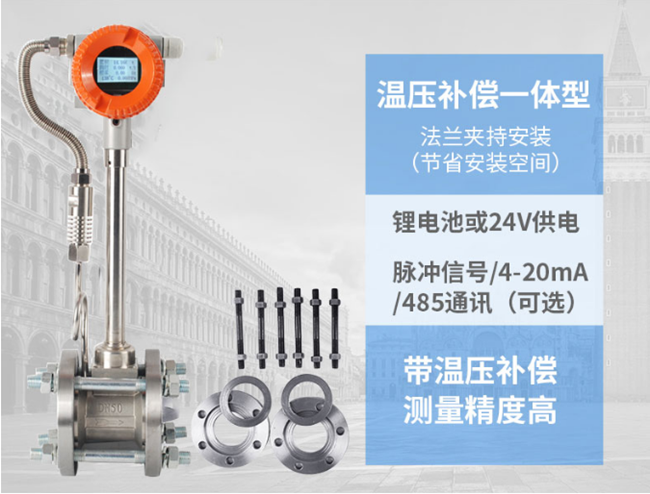

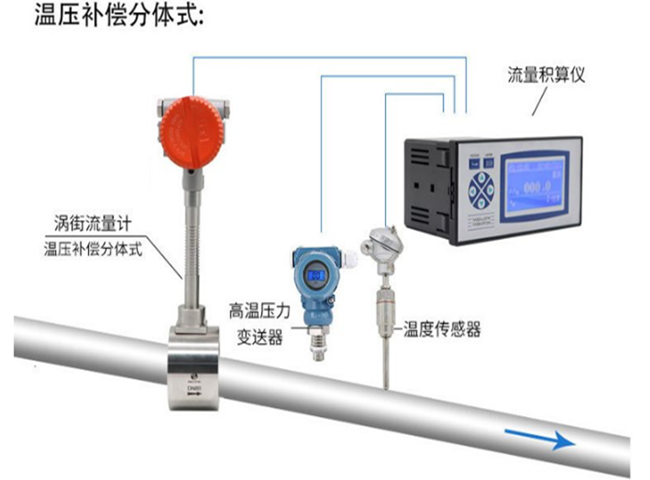

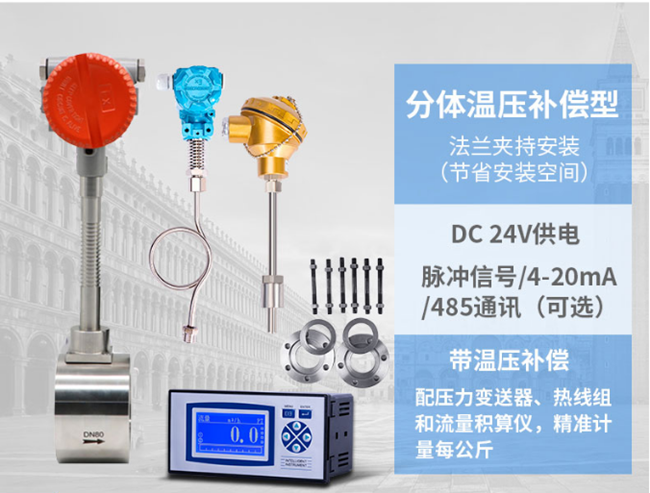

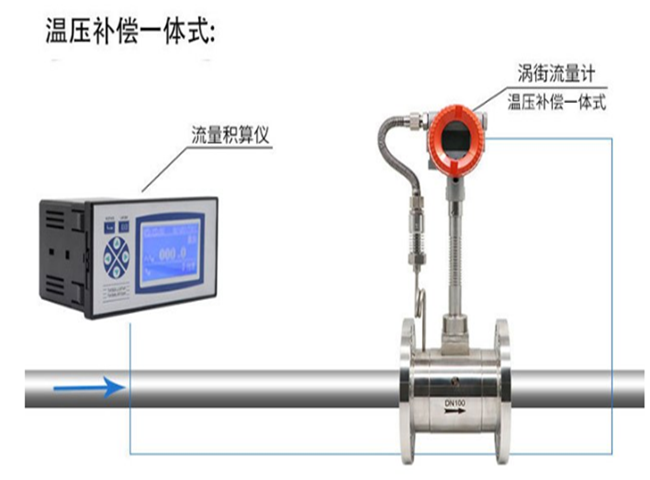

在蒸汽的計量中使用得最為普遍的是渦街流量計,渦街流量計測量蒸汽是使用最為廣泛的,帶溫度和壓力補償型渦街流量計。這是一種間接式渦街質量流量計,實際使用過程中通過溫度和壓力的測量間接測算出密度,再與渦街流量計計量出的體積數相乘,可以算出質量。這是渦街流量計測量蒸汽的最普遍的一種形式,因此稱之為渦街蒸汽流量計也叫蒸汽流量計。
產品特點
/ product characteristic●安裝簡便,維護十分方便;
●結構簡單牢固,無可動部件,長期運行十分可靠;
●量程範圍寬,量程比可達1:15;
●檢定周期長,一般為兩年;
●壓力損失小,運行費用低,更具節能意義;
●應用範圍廣,液體、氣體、蒸汽均可測量;
●檢測探頭不直接接觸被測介質,性能更穩定;

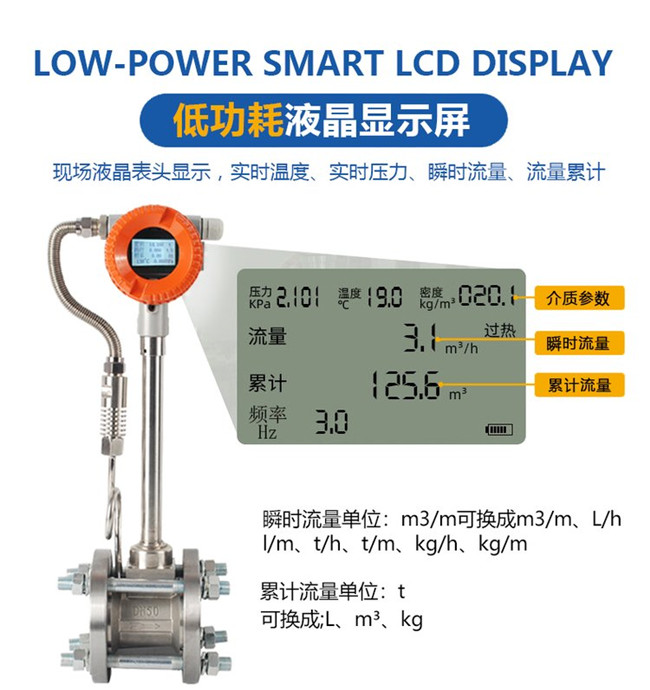

●可現場顯示,也可遠距離傳輸,還可與計算機控製係統聯網;
●在一定雷諾數範圍內,輸出信號不受被測介質物理性質和組分變化的影響,儀表係數僅與旋渦發生體的形狀和尺寸有關,調換配件後一般無須重新標定儀表係數。

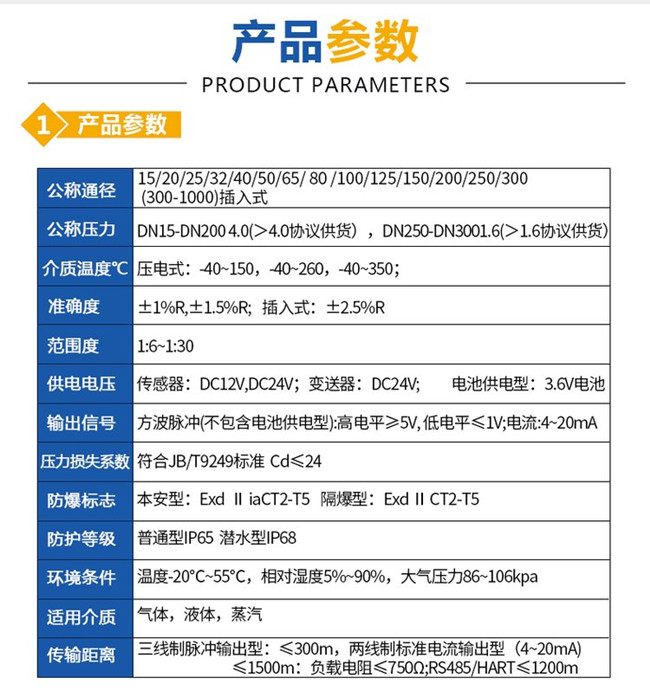

技術參數
/ technical parameters產品選型
/ product selection型號 | 口徑 | 流量範圍m3/h(飽和蒸汽180℃ ρ=5.157Kg/m3) | ||||||||||
液體 | 氣體 | 飽和蒸汽 | ||||||||||
HY-LU-15 | DN15 | 0.4~4 | 3.0~12 | 3.0~12 | ||||||||
HY-LU-20 | DN20 | 0.8~8 | 6~30 | 6~30 | ||||||||
HY-LU-25 | DN25 | 1.2~12 | 9.0~55 | 9.0~55 | ||||||||
HY-LU-32 | DN32 | 2.0~20 | 12~120 | 12~120 | ||||||||
HY-LU-40 | DN40 | 3.0~30 | 20~200 | 20~200 | ||||||||
HY-LU-50 | DN50 | 5.0~50 | 30~300 | 30~300 | ||||||||
HY-LU-65 | DN65 | 8.0~80 | 50~500 | 50~500 | ||||||||
HY-LU-80 | DN80 | 12~120 | 80~800 | 80~800 | ||||||||
HY-LU-100 | DN100 | 20~200 | 120~1200 | 120~1200 | ||||||||
HY-LU-125 | DN125 | 30~300 | 200~2000 | 200~2000 | ||||||||
HY-LU-150 | DN150 | 40~400 | 300~3000 | 300~3000 | ||||||||
HY-LU-200 | DN200 | 75~750 | 500~5000 | 500~5000 | ||||||||
HY-LU-250 | DN250 | 110~1100 | 800~8000 | 800~8000 | ||||||||
HY-LU-300 | DN300 | 160~1600 | 1100~11000 | 1100~11000 | ||||||||
代號 | 功能1 | |||||||||||
N | 無溫壓補償 | |||||||||||
Y | 有溫壓補償 | |||||||||||
代號 | 輸出型號 | |||||||||||
F1 | 4-20mA輸出(二線製) | |||||||||||
F2 | 脈衝 | |||||||||||
F3 | RS485通訊接口 | |||||||||||
F4 | HART協議 | |||||||||||
代號 | 被測介質 | |||||||||||
J1 | 液體 | |||||||||||
J2 | 氣體 | |||||||||||
J3 | 蒸汽 | |||||||||||
代號 | 連接方式 | |||||||||||
L1 | 法蘭卡裝式 | |||||||||||
L2 | 法蘭連接式 | |||||||||||
代號 | 功能2 | |||||||||||
E1 | 1.0級(適用於液體) | |||||||||||
E2 | 1.5級 | |||||||||||
E3 | 2.5級(DN15 DN20) | |||||||||||
T1 | 常溫 | |||||||||||
T2 | 高溫 | |||||||||||
T3 | 蒸汽 | |||||||||||
P1 | 1.6MPa | |||||||||||
P2 | 2.5MPa | |||||||||||
P3 | 4.0MPa | |||||||||||

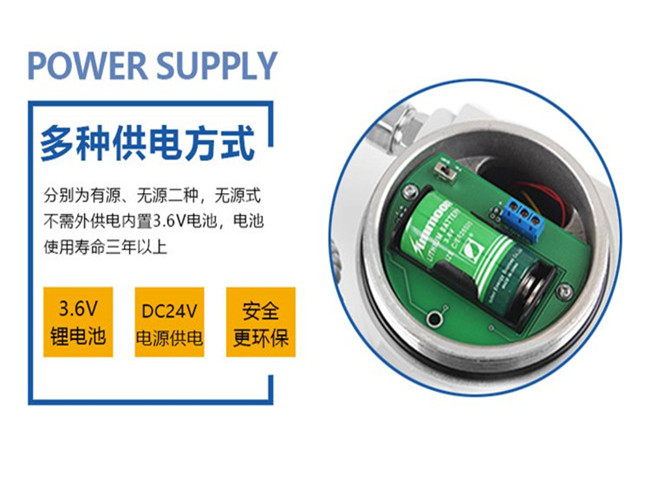

D1 | 內部3.6V供電(不帶輸出) | |||||||||||
D2 | DC24V供電 | |||||||||||
B1 | 不鏽鋼(法蘭材質) | |||||||||||
B2 | 碳鋼(法蘭材質) |
