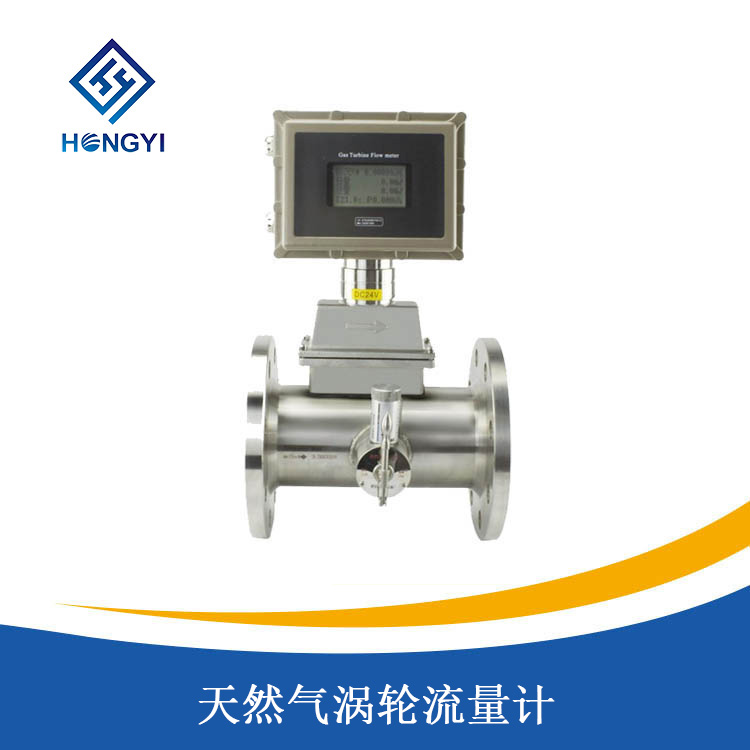

天然氣渦輪流量計

產品概述
/ product introduction產品簡介
/ product introductionLWQ型天然氣渦輪流量計可直接測量氣體的工況體積流量和總量,可通過配置體積修正儀,測量氣體的溫度、壓力、標況體積流量和總量,是城市燃氣貿易計量及工業氣體計量和檢測的高性能儀表。氣體渦輪流量計是綜合了氣體力學、流體力學、電磁學等理論,集溫度、壓力、流量傳感器和智能流量積算儀於一體的新一代高精度、高可靠性的氣體計量儀表,氣體渦輪流量計具有的低壓和高壓計量性能,多種信號輸出方式以及對流體擾動的低敏感性,氣體渦輪流量計廣泛適用於天然氣、煤製氣、液化氣、輕烴氣等氣體的計量。
LWQ天然氣渦輪流量計采用先進的超低功耗單片微機技術的渦輪流量傳感器與顯示積算一體化的智能儀表,采用雙排液晶現場顯示,具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源幹擾、抗雷擊、成本低等明顯優點。儀表具備儀表係數六點修正,智能補償儀表係數非線性,並可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量(4位有效數字)及累積流量(8位有效數字,帶清零功能)。所有有效數據掉電後保持10年不丟。氣體渦輪流量計均為防爆產品,防爆等級為:ExdIIBT6。
產品特點
/ product characteristic●采用低功耗設計,可用鋰電池供電,電池可連續使用2年以上;同時也可外接電源;
●集微處理器、溫度傳感器、壓力傳感器於一體,直接測量被測介質的流量、溫度和壓力,並自動進行流量的溫壓補償和壓縮因子修正運算;
●具有實時數據存儲功能,可防止儀表突然掉電時數據丟失,在停電狀態下,內部數據可保存;
●可靠的電磁兼容設計,抗幹擾性能好,可靠性高,滿足JJG1037-2008標準的電磁兼容實驗要求;
●采用進口儀表專用軸承,耐磨性好,穩定程度高;同時提高了儀表的下限靈敏度,降低了始動流量;

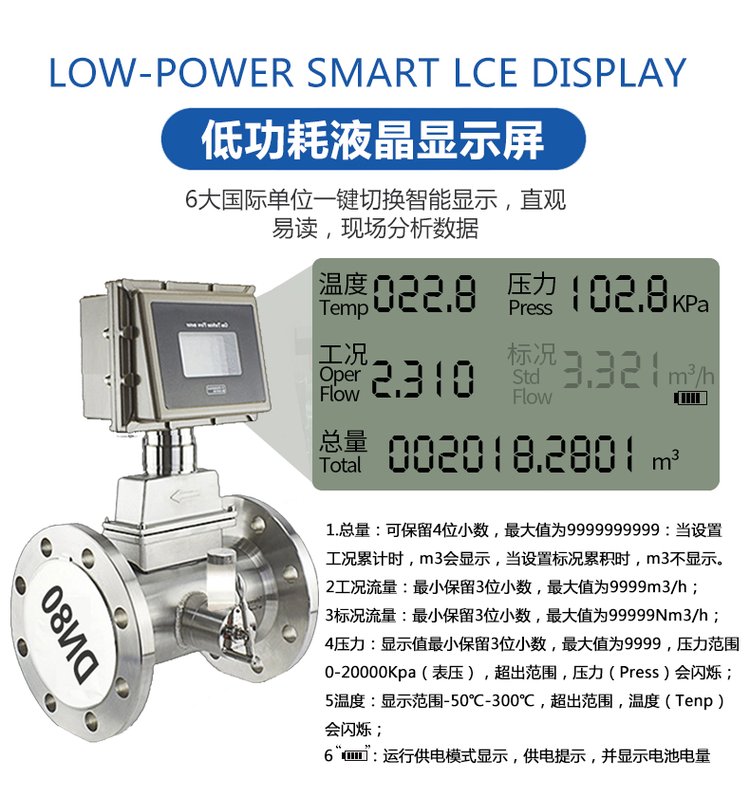

●專用液晶顯示屏(帶背光),讀數直觀方便,可同時顯示標況瞬時流量、工況瞬時流量、標況累積流量以及測量介質的溫度、壓力等參數;
●儀表具有脈衝信號輸出、4-20mA模擬信號輸出、RS485(MODBUS-RTU 協議)通訊輸出;同時還有IC卡信號輸出,可與IC卡預付費係統配套使用,便於貿易結算。

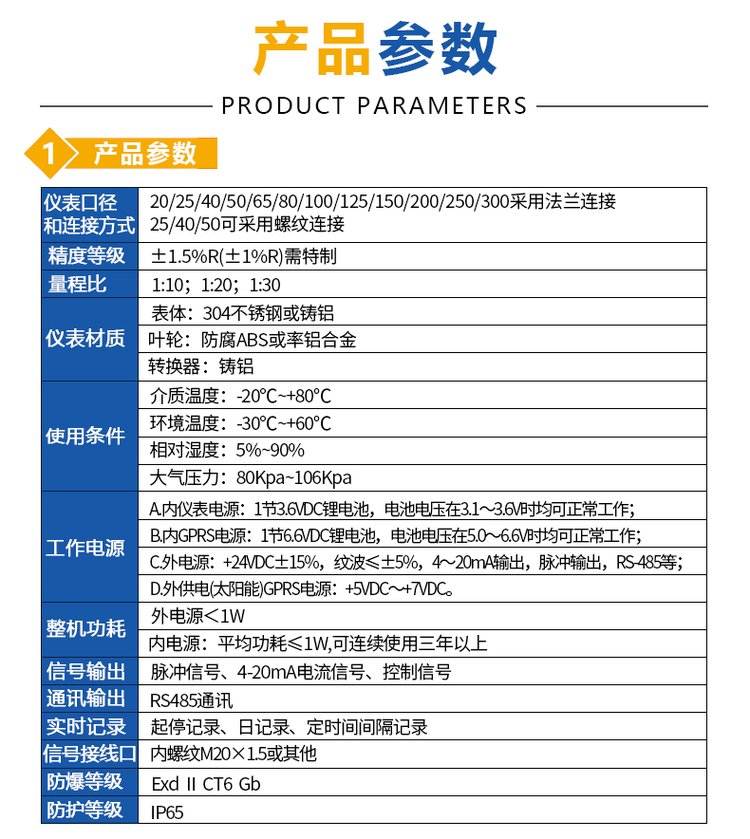

技術參數
/ technical parameters產品選型
/ product selection型 號 | 規格代號 | 說 明 |
HY-LWQ | 氣體渦輪流量計 | |
公稱通徑 | -15 | 15mm(管螺紋G1″) |
-25 | 25mm(管螺紋G11/4″) | |
-40 | 40mm(法蘭型) | |
-50 | 50mm(法蘭型) | |
-80 | 80mm(法蘭型) | |
-100 | 100mm(法蘭型) | |
-150 | 150mm(法蘭型) | |
-200 | 200mm(法蘭型) | |
-250 | 250mm(法蘭型) | |
-300 | 300mm(法蘭型) | |
型式代號 | A | ±2.5%(DN15,25) |
B | ±1.5%(1:15) | |
C | ±1.0%(1:10) | |
輸出信號 | P | 脈衝輸出 |
I | 4~20mA輸出 | |
T | 現場瞬時/累積流量指示(LRT-Ⅰ,電池供電) | |
M | 脈衝/4~20mA輸出和現場瞬時/累積顯示(LRT-Ⅱ) | |
C | 自動溫壓補償,脈衝/4~20mA輸出和現場顯示(LRT-Ⅲ) | |
公稱壓力 | C1 | PN1.6MPa |
C2 | PN2.5Mpa | |
C3 | PN4.0Mpa | |
C4 | PN6.3Mpa* | |
C5 | PN16Mpa* | |
C6 | PN25Mpa* | |
C7 | PN40Mpa* | |
防爆要求 | /NE | 不防爆 |
/EX | 防爆等級Ex ib Ⅰ(脈衝,模擬) | |
特殊選項 | /□ | 例:高壓等 |
注:1、法蘭連接尺寸按JB/T 81-1994或JB/T 79-1994。
2、有*者為特殊定貨。
