渦街流量計垂直安裝直管段要求、規範
發布時間:2023-03-01訪問量:1187字體:

渦街流量計的安裝主要從兩個方麵考慮,第一是安裝點的選擇、第二則是是否安裝正確。若是這兩點有失誤或者錯誤,輕則影響測量精度,重則損壞流量計影響壽命。那麽渦街流量計在直管段安裝有哪些要求呢?下麵貝特小編就來給大家講解一下!

安裝直管段要求規範

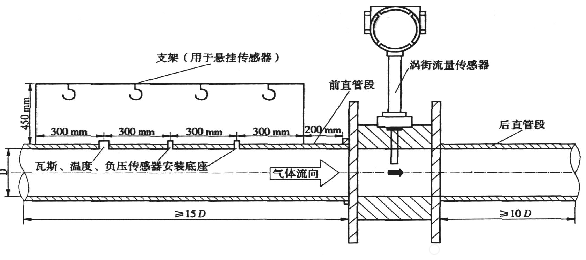

渦街流量計安裝直管段

1.安裝點上的上下遊直管段一定的要求,否則會影響測量精度。

2.安裝點上的上遊有漸縮管,渦街流量計上遊應有不小於15D(D為管道直徑)的等徑直管段,下遊應有不小於5D的等徑直管段。

3.安裝點上的上遊有漸擴管,渦街流量計上遊應有不小於18D(D為管道直徑)的等徑直管段,下遊應有不小於5D的等徑直管段。

4.安裝點上遊有90°彎頭或下行接頭,渦街流量計上遊應有不小於20D的等徑直管段,下遊應有不小於5D的等徑直管段。

5.安裝點上遊在同一平麵上有90°彎頭,渦街流量計上遊應有不小於25D的等徑直管段,下遊應有不小於5D的等徑直管段。

6.流量調節閥或壓力調節閥盡量安裝在流量計下遊5D以遠處,若必須安裝在流量計的上遊,流量計上遊應有不小於25D的等徑直管段,下遊應有不小於5D的等徑直管段。

7.流量計上遊若有活塞式或柱塞式泵,活塞式或羅茨式風機、壓縮機。渦街流量計上遊應有不小於25D的等徑直管段,下遊應有不小於5D的等徑直管段。
