智能电磁流量计是基于法拉第电磁感应定律工作的,即当导电液体流过电磁流量计时,导体中会产生感应电动势,其感应电动势的大小与导电流体流速、磁感应强度、导体宽度(流量计内径)成正比。
智能电磁流量计()是基于法拉第电磁感应定律工作的,即当导电液体流过电磁流量计时,导体中会产生感应电动势,其感应电动势的大小与导电流体流速、磁感应强度、导体宽度(流量计内径)成正比。
电磁流量计的工作原理是法兰第电磁感应原理。
1、电磁流量计
电磁流量计(Electromagnetic Flowmeters,简称EMF)是20世纪50~60年代随着电子技
术的发展而迅速发展起来的新型流量测量仪表。 电磁流量计是应用电磁感应原理, 根据导
电流体通过外加磁场时感生的电动势来测量导电流体流量的一种仪器。
2、仪表介绍
结构:电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分

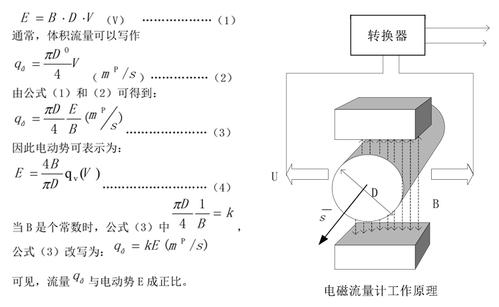

3、工作原理
电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。电磁流量计的优点是压损
极小,可测流量范围大。最大流量与最小流量的比值一般为20:1以上,适用的工业管径
范围宽,最大可达3m,输出信号和被测流量成线性,精确度较高,可测量电导率≥5μs/cm
的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量。但它不能
测量气体、蒸汽以及纯净水的流量。就是在标定装置上进行检验,一般介质为水。标定装置有容积式标准装置、称重式标准装置两大类。通过标定就可以准确地得出被测的电磁流量计精度了
1、准确度等级
流量计在规定的流量范围内准确度等级、最大允许误差应符合表1的规定。流量计误差表示使用相对示值误差。
2、引用误差
对于用于瞬时流量指示的流量计误差表示也可使用引用误差,其最大允许误差系列应符合表1规定,其检定结果的标书中不再给出准确等级,而使用其最大允许误差表示,且还应在最大允许误差后标注fs,如±0.5%fs。
3、误差表示方法和选取原则
在一台流量计的一次检定中,应按照准确度等级和引用误差之中的一种给出流量计误差表示方法;对于使用相对示值误差和引用误差组合表示误差的流量计,一次检定中也应统一使用一种方法表示其误差。
4、重复性
流量计的重复性不得超过相应准确度等级规定的最大允许误差绝对值的1/3。
一、电磁流量计概述

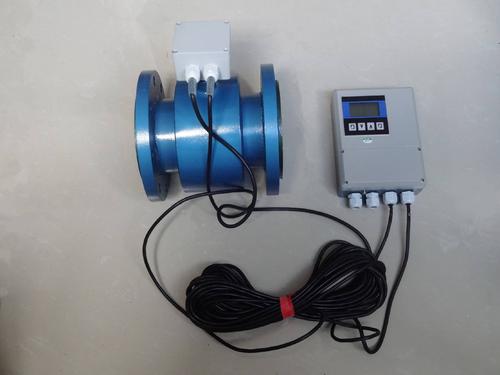

智能电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。
二、电磁流量计产品特点
全数字量处理,抗干扰能力强,测量可靠,精度高、流量测量范围可达150:1
超低EMI开关电源,适用电源电压变化范围大,抗EMI性能好。
采用16位嵌入式微处理器,运算速度快, 精度高,可编程频率低频矩形波励磁,提高了流量测量的稳定性,功耗低。
采用SMD器件和表面贴装(SMT)技术,电路可靠性高。
管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
在现场可根据用户实际需要在线修改量程。
测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。
高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。
具有RS485、RS232、Hart和Modbus等数字通讯信号输出。(选配)
具有自检与自论断功能。
小时总量计录功能,以小时为单位记录流量总量,适用于分时计量制(选配)
内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量,内部设有不掉电始终,可记录16次掉电时间。(选配)
红外手持操作器,115KHZ通讯速率,远距离非接触操作转换器所有功能(选配)
具体的参数太多 你可以去 看看
洛伦兹力和安培力平衡的原理
特点是可以计算流体的流量
