超聲波液位計是通過換能器（探頭）發出高頻超聲波脈衝，該聲波遇到被測液位表麵被反射回來，部分反射回波被換能器（探頭）接收並轉換成電信號。超聲波液位計就是利用聲波發射與接收的時間差，以及聲波傳播速度來計算液麵高度的。采用無接觸測量技術的超聲波液位計，能穩定可靠地應用於各種敞開式槽池中的連續性液位測量。今天小編給大家介紹超聲波液位計應該如何正確安裝

 選擇測量模式: 測量模式分距離測量和物位測量。出廠默認為物位測量。

3、將探頭的高度值輸入到“參考零點”。(探頭高度為探頭發射麵到罐底 或池底的距離)

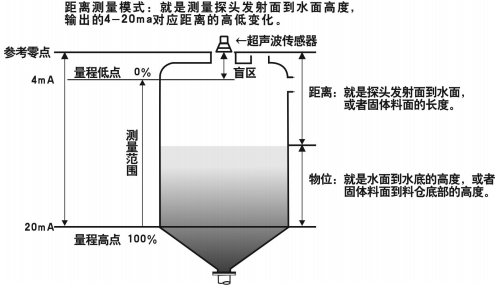

（1）距離測量模式下，參考零點設置沒有意義，量程高點、量程低點的位置參見附圖

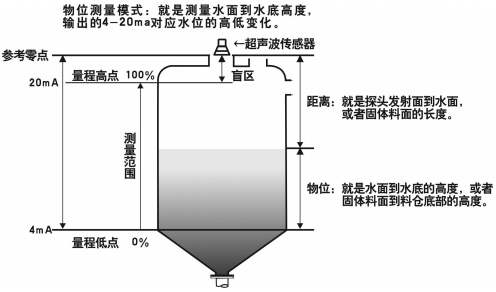

（2）物位測量模式下，參考零點、量程高點、量程低點的位置參見附圖

量程低點: 參考平麵到該位置的距離值。當量程低點高於參考平麵時數值 為正，低於參考平麵時數值為負。液位在該位置時輸出 4mA 電流。 量程高點: 參考平麵到該位置的距離值。當量程高點高於參考平麵時數值為正,低於參考平麵時數值為負。液位在該位置時輸出20mA電流。

4、帶繼電器工作的:進入報警設置選項,設置三個參數: ①報警模式:選擇高位報警、低位報警或者關閉。 ②報警值:高位報警:液位高於報警值時報警 低位報警:液位低於報警值時報警 ③回差值: 回差值是為了防止測量誤差引起在報警點附近報警開關反 複跳動。高位報警狀態:液位低於(報警值-回差值)時解除報警 低位報警狀態:液位高於(報警值+回差值)時解除報警

5、探頭選擇、參數校正、算法選擇項請在***技術人員指導下進行設置。

6、設備安裝完畢，必須真正單獨接地，不要與電氣箱或者儀表箱的公用地接地。

7、建議：超聲波物位計在與變頻器、PLC等有幹擾的設備連接時，電源部分要加隔離變壓器，信號部分要加信號隔離器，並做可靠接地處理。 信號線不可與動力線、電源線在同一個線槽內，要單獨穿金屬管安裝， 或者是遠離動力線和電源線安裝，在沒有穿管安裝的前提下，距離動力線、電源線至少1米以上。

二、小盲區超聲波液位計安裝指南

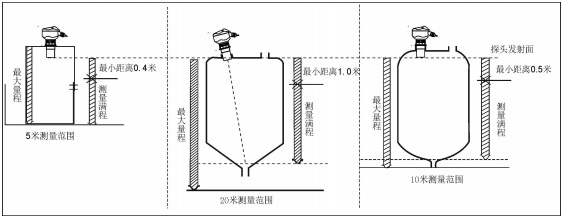

1、物位計安裝尺寸

2、安裝指南
